跟踪系统
在全球绿色能源转型的背景下，世界各国对绿色、低碳发展都提出新的要求。光伏发电以其绿色、低碳、可持续的特性，已成为全球新能源发展的重要趋势，并在推动碳达峰、碳中和的目标中发挥着关键作用。
随着全球光伏发电标杆电价的不断下调，业界对提升光伏项目经济效益的探索日益深入。光伏跟踪系统作为一种创新技术，通过智能调整光伏组件的角度以最大限度地接收太阳直射光，减少光损失，从而显著提升发电效率。
中信博秉承“天地人和”的研发设计理念，不断探索，持续创造以客户需求为导向的场景化解决方案，推动产业升级。从单排单点驱动到单排多点驱动，再到双排多点驱动，每一次创新都只为客户创造更大价值。

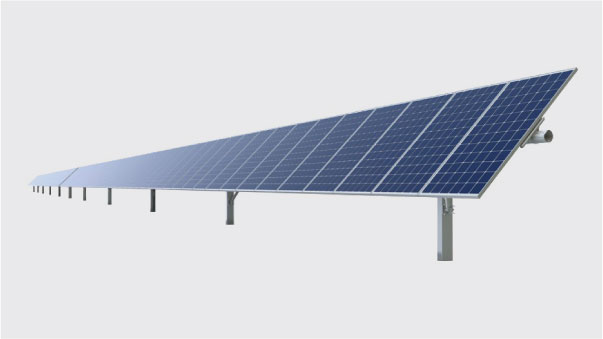

天际跟踪系统产品特点：
D型管主梁
安装更便捷
抗扭性能更优
快速完成
控制系统调试
采用远距离低功耗的
LoRa无线传输技术
坡度适应性强
南北坡度最高达20%
直流组串供电
节约系统成本
贴合地形
土地利用率更高
| 天际跟踪系统参数 | |
|---|---|
| 跟踪形式 | 单排独立跟踪系统 |
| 跟踪角度范围 | ± 60° |
| 驱动装置 | 回转驱动，28V直流电机 |
| 单套跟踪系统组件数量 | 最多达90个 |
| 系统电压 | 300 VDC-1500 VDC |
| 桩基形式 | 锤入桩/灌注桩/水泥基础 |
| 结构材料 | 热镀锌/预镀锌/镀镁铝锌钢材 |
| 系统日耗电 | 约0.03kWh/天 |
| 抗风设计 | 105mph（47m/s） (ASCE7-10), 可根据项目地风速设计 |
| 组件类型 | 兼容所有组件 |
| 工作环境温度 | -30℃至60℃ |
| 控制系统参数 | |
|---|---|
| 控制算法 | 天文算法+倾角传感器闭环控制+AI 算法 |
| 跟踪精度 | ≤2° |
| 逆跟踪 | 有 |
| 通讯设计 | LoRa无线通讯或RS485有线 |
| 其他特殊模式 | 大雪模式\洪水模式 |
| 控制器电源 | 默认组串供电，根据需求可选用交流电供电 |
| 洪水模式 | 可选 |
| 大雪模式 | 可选 |
| 大风保护模式 | 有 |

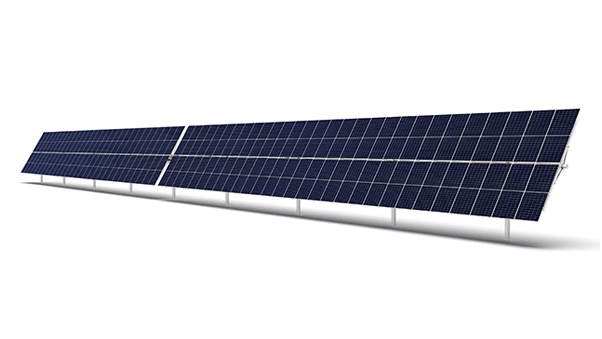

天际Ⅱ产品特点：
保证所有倾斜角度
都具有极高稳定性
小角度停靠
组件风压更低
大风保护风速更高
有效发电时间更长
安装简单
多点平行驱动
提升抗风性能
更优的成本预算
| 天际Ⅱ跟踪系统参数 | |
|---|---|
| 跟踪形式 | 独立平单轴跟踪系统 |
| 跟踪角度范围 | ± 60° |
| 驱动装置 | 蜗轮蜗杆传动装置，多点平行驱动 |
| 单套跟踪系统组件数量 | 最多达120个 |
| 系统电压 | 300 VDC-1000 VDC |
| 桩基形式 | 锤入桩/灌注桩/水泥基础或压载 |
| 结构材料 | 热镀锌/预镀锌/镀镁铝锌钢材 |
| 系统日耗电 | 约0.04kWh/天 |
| 抗风设计 | 最大设计风速达70m/s |
| 组件类型 | 兼容所有组件 |
| 工作环境温度 | -30℃至60℃ |
| 控制系统参数 | |
|---|---|
| 控制算法 | 天文算法+倾角传感器闭环控制 |
| 跟踪精度 | ≤2° |
| 逆跟踪 | 支持地形适应智能算法 |
| 通讯设计 | LoRa无线通讯或RS485有线 |
| 其他特殊模式 | 大雪模式\冰雹模式\洪水模式 |
| 控制器电源 | 默认组串供电，根据需求可选用交流电供电或自供电 |
| 洪水模式 | 放平跟踪器（可选） |
| 大雪模式 | 跟踪器最大倾斜角（可选） |
| 大风保护模式 | 小角度迎风停靠 |

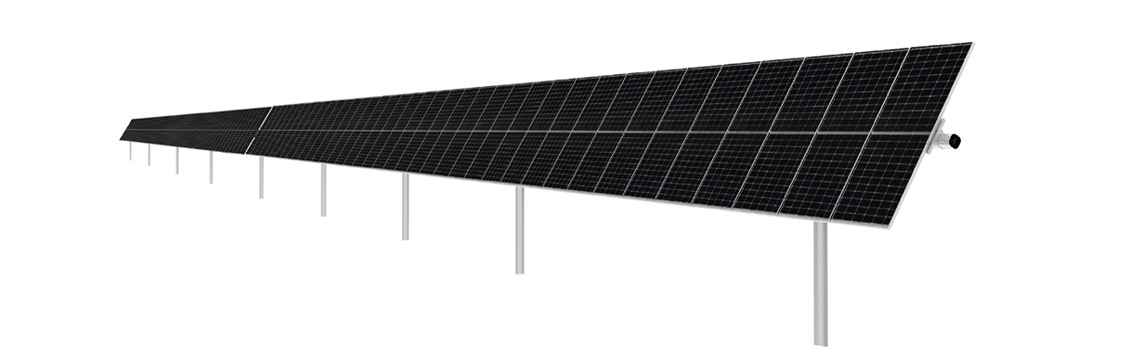

天际ⅡPro产品特点：
最高可达20%南北向坡度
东西向无限制
小角度迎风停靠
风载更小，更可靠
大风保护风速更高
有效发电时间更长
安装快捷
降低13%安装工时
多点平行驱动
更高的临界风速
稳定性提高200%
与清洁机器人完全兼容
最大限度提高运维效率
| 天际ⅡPro跟踪系统参数 | |
|---|---|
| 跟踪形式 | 独立平单轴跟踪系统 |
| 跟踪角度范围 | ± 60° |
| 驱动装置 | 蜗轮蜗杆传动装置，多点平行驱动 |
| 单套跟踪系统组件数量 | 最多达120个 |
| 系统电压 | 300 VDC-1500 VDC |
| 桩基形式 | 锤入桩/灌注桩/水泥基础或压载 |
| 结构材料 | 热镀锌/预镀锌/镀镁铝锌钢材 |
| 系统日耗电 | 约0.04kWh/天 |
| 抗风设计 | 最大设计风速达70m/s |
| 组件类型 | 兼容所有组件 |
| 工作环境温度 | -30℃至60℃ |
| 控制系统参数 | |
|---|---|
| 控制算法 | 天文算法+倾角传感器闭环控制 |
| 跟踪精度 | ≤2° |
| 逆跟踪 | 支持地形适应智能算法 |
| 通讯设计 | LoRa无线通讯或RS485有线 |
| 其他特殊模式 | 大雪模式、洪水模式和冰雹模式可供客户选择 |
| 控制器电源 | 默认组串供电，根据需求可选用交流电供电或自供电 |
| 洪水模式 | 放平跟踪器（可选） |
| 大雪模式 | 跟踪器最大倾斜角（可选） |
| 大风保护模式 | 小角度迎风停靠 |

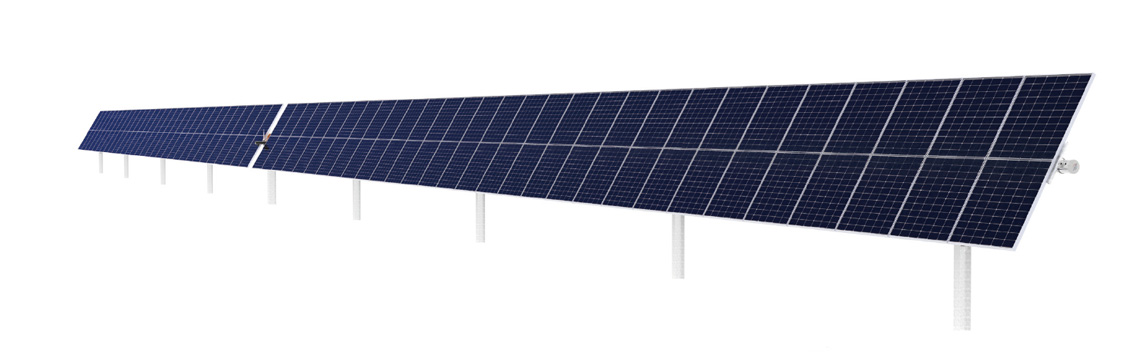

天双跟踪系统产品特点：
大风保护可实现近0°停靠
安全运行风速可达22m/s
六维方圆主梁设计
更出色的抗弯抗扭性能
独家双向传动驱动器
创新设计
适配不规则地形能力更强
相同地形下更多装机容量
适配机器人最优清洗角度
有效提升电站运维效率
更优的成本预算
更高的发电效益
| 天双跟踪系统参数 | |
|---|---|
| 跟踪形式 | 联动平单轴跟踪系统 |
| 跟踪角度范围 | ±60° |
| 驱动装置 | 蜗轮蜗杆传动装置，多点平行驱动 |
| 单套跟踪系统组件数量 | 最多达168个 |
| 系统电压 | 300VDC-1000VDC |
| 桩基形式 | 锤入桩/灌注桩/水泥基础 |
| 结构材料 | 热镀锌/预镀锌/镀镁铝锌钢材 |
| 系统日耗电 | 约0.04kWh/天 |
| 抗风设计 | 最大设计风速达70m/s |
| 组件类型 | 兼容所有组件 |
| 工作环境温度 | -30°C至60°C |
| 控制系统参数 | |
|---|---|
| 控制算法 | 天文算法+倾角传感器闭环控制 |
| 跟踪精度 | ≤2° |
| 逆跟踪 | 支持地形适应智能算法 |
| 通讯设计 | LoRa无线通讯或RS485有线 |
| 其他特殊模式 | 大雪模式\冰雹模式\洪水模式 |
| 控制器电源 | 默认组串供电，根据需求可选用交流电供电或自供电 |
| 洪水模式 | 放平跟踪器（可选） |
| 大雪模式 | 跟踪器最大倾斜角（可选） |
| 大风保护模式 | 小角度迎风停靠 |

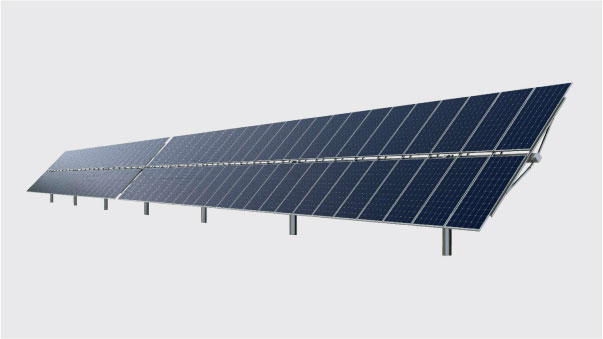

天智Ⅱ跟踪系统的特点：
多点平行驱动
提升抗风性能
搭载全新平行减速机
双面组件
明智首选
人工智能控制算法
坡度适应性强
南北坡度最高达20%
更优的成本预算
采用远距离低功耗的
LoRa无线传输技术
1套系统，9根立柱
承载4个1500V
组串的组件
多点平行驱动
提升抗风性能
搭载全新平行减速机
双面组件
明智首选
人工智能控制算法
坡度适应性强
南北坡度最高达20%
更优的成本预算
采用远距离低功耗的
LoRa无线传输技术
1套系统，9根立柱
承载4个1500V
组串的组件
| 天智Ⅱ跟踪系统参数 | |
|---|---|
| 跟踪形式 | 单排独立跟踪系统 |
| 跟踪角度范围 | ± 60° |
| 驱动装置 | 蜗轮蜗杆减速装置，多点平行驱动 |
| 跟踪器南北向总长限制 | ≤95m |
| 系统电压 | 300 VDC-1000 VDC |
| 土地利用率（GCR) | 32% |
| 桩基形式 | 锤入桩/灌注桩/水泥基础 |
| 结构材料 | 热镀锌/预镀锌/镀镁铝锌钢材 |
| 系统日耗电 | 约0.04kWh/天 |
| 抗风设计 | 最大设计风速达70m/s |
| 组件类型 | 兼容所有组件 |
| 工作环境温度 | -30℃至60℃ |
| 控制系统参数 | |
|---|---|
| 控制算法 | 天文算法+倾角传感器闭环控制 |
| 跟踪精度 | ≤ 2° |
| 逆跟踪 | 支持地形适应智能算法 |
| 通讯设计 | LoRa无线通讯或RS485有线 |
| 其他特殊模式 | 大雪模式\冰雹模式\洪水模式 |
| 控制器电源 | 默认组串供电，根据需求可选用交流电供电 |
| 洪水模式 | 放平跟踪器(可选） |
| 大雪模式 | 跟踪器最大倾斜角(可选) |
| 大风保护模式 | 小角度迎风停靠 |
天柔Tracker跟踪系统的特点：
超大跨距 净空灵活
降低桩基数量、提升土地利用率
适应多种项目
起伏地形适应性强
最大适应60%坡度
相邻立柱高差±1m
多排联动抗风
前后多排联结，扭转抗风
性能更强
稳定结构系统
双组件索+双承重索
夹片锚具与挤压锚具双保险
提升系统稳定性
多点平行驱动
大风保护小角度停靠
安全运行风速18m/s
搭配独创组件压块，抗风能力更强
排布灵活
单组1-6跨任意组合
多组任意组合
提升土地利用率
| 天柔Tracker跟踪系统参数 | |
|---|---|
| 跟踪形式 | 柔性跟踪系统 |
| 跟踪角度范围 | ±60° |
| 驱动装置 | 蜗轮蜗杆传动装置,无线多点平行驱动 |
| 单套跟踪系统组件数量 | 最多达168个 |
| 系统电压 | 1000V或1500V |
| 桩基形式 | 管桩/灌注桩/独基/钢桩 |
| 结构材料 | 热镀锌/预镀锌/镀镁铝锌钢材 |
| 供电方式 | 小组件供电，锂电池备用 |
| 系统日耗电 | 0.2kWh/天 |
| 抗风设计 | 最大设计风速达70m/s |
| 组件类型 | 兼容所有组件 |
| 工作环境温度 | -30℃至60℃ |
| 电控系统参数 | |
|---|---|
| 控制算法 | 天文算法+位置传感器闭环控制 |
| 跟踪精度 | ≤2° |
| 逆跟踪 | 支持地形适应智能算法 |
| 通讯设计 | LoRa无线通讯 |
| 其他特殊模式 | 大风模式\大雪模式\冰雹模式\洪水模式 |
| 洪水模式 | 放平跟踪器(可选) |
| 大雪模式 | 跟踪器最大倾斜角(可选) |
| 大风保护模式 | 小角度迎风停靠（18m/s ） |

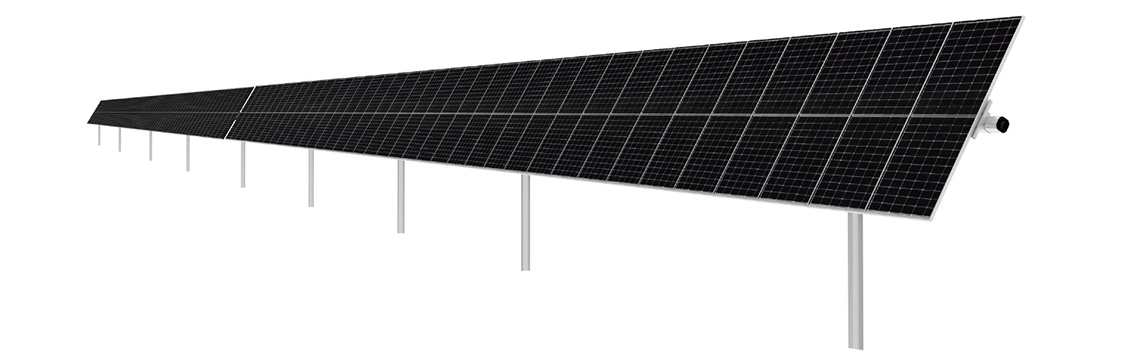

天籁跟踪系统的特点：
风洞加持
确保跟踪器运行高稳定性
坡度地形适应性强
南北可达20%
AI人工智能控制算法
发电量可提高8%
便捷安装
效率提升20%
远距离低消耗的
无线传输技术
低风速区域的
高性价比方案
| 天籁跟踪系统参数 | |
|---|---|
| 跟踪形式 | 联动平单轴跟踪系统 |
| 跟踪角度范围 | ±60° |
| 驱动装置 | 回转减速机，24V DC电机 |
| 单套跟踪系统组件数量 | 最多达118个 |
| 系统电压 | 300-1000V |
| 桩基形式 | 锤入桩/灌注桩/预制管桩等 |
| 结构材料 | 热镀锌/预镀锌/镀镁铝锌钢材 |
| 系统日耗电 | 0.04kWh/天 |
| 抗风设计 | 推荐设计风速≤40m/s ASCE 7-10 |
| 组件类型 | 兼容所有组件 |
| 工作环境温度 | -30℃至60℃ |
| 控制系统参数 | |
|---|---|
| 控制算法 | 天文算法+倾角传感器闭环控制 |
| 跟踪精度 | ≤2° |
| 逆跟踪 | 支持地形适应智能算法 |
| 通讯设计 | LoRa无线通讯或蓝牙无线通讯 |
| 其他特殊模式 | 大雪模式\冰雹模式\洪水模式 |
| 控制器电源 | 默认组串供电，根据需求可选用交流电供电或自供电 |
| 洪水模式 | 放平跟踪器(可选) |
| 大雪模式 | 跟踪器最大倾斜角(可选) |
| 大风保护模式 | 大角度停靠 |
天聚跟踪系统的特点：
高度自适应性 高跟踪精度
业内独创智能传感自适应系统
跟踪精度<1毫弧度
抗风抗振 高稳定性
所有倾角高稳定性
最高可达12级风的抗风能力
大风保护 安全可靠
可实现大风保护小角度停靠
降低定日镜表面风压
光热一体化的有效解决方案
聚光、吸热、储换热及发电系统一体
可持续稳定调节性发电
恶劣环境 高适配度
满足-30~+60°工作温度范围
优异防水防尘及防腐性能
便捷安装 长期免运维
模块化预设组装，效率提升20%+
回转驱动可靠稳定,长期免运维
| 天聚跟踪系统参数 | |
|---|---|
| 跟踪形式 | 独立双轴跟踪系统 |
| 跟踪角度范围 | 俯仰0~90°/方位±180° |
| 驱动装置 | 双轴回转减速机 |
| 单套跟踪系统定日镜面积 | 最多达50㎡ |
| 桩基形式 | 灌注桩/水泥基础/PHC预制管桩 |
| 结构材料 | 热镀锌/预镀锌/镀镁铝锌钢材 |
| 供电方式 | 交流供电220V |
| 系统日耗电 | 0.08kWh/天 |
| 抗风设计 | 最大设计风速可达12级风 |
| 镜片类型 | 高反射定日镜 |
| 工作环境温度 | -30℃至60℃ |
| 电控系统参数 | |
|---|---|
| 控制算法 | 天文算法+位置传感器闭环控制 |
| 跟踪精度 | 跟踪精度<1毫弧度 |
| 通讯设计 | LoRa无线通讯或RS485有线 |
| 夜返模式 | 放平跟踪器 |
| 大风保护模式 | 小角度停靠 |
| 特殊模式可选 | 洪水模式\大雪模式\冰雹模式 |

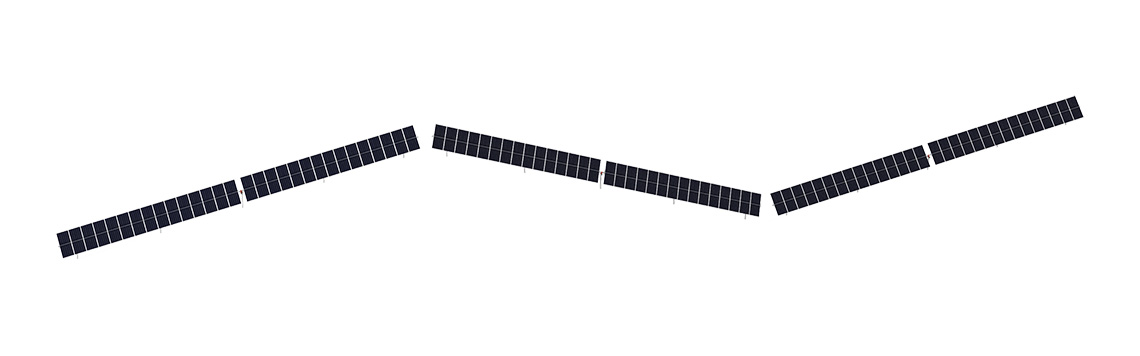

GeoT跟踪系统的特点：
减少土方工程量可达90%
减少地形整平的工期
随坡就势
最高可达20%南北向坡度
人工智能控制算法
可实现8%的额外发电量
安装方便
效率提高20%
最小化对环境的影响
通过严格的风洞测试
大量项目验证的可靠设计
| GeoT 跟踪系统参数 | |
|---|---|
| 跟踪形式 | 平单轴跟踪系统 |
| 跟踪角度范围 | ±60° |
| 驱动装置 | 蜗轮蜗杆机械传动 |
| 单套跟踪系统组件数量 | 最多120片组件一套 |
| 系统电压 | 300VDC-1500VDC |
| 桩基形式 | 锤入桩/灌注桩/水泥基础 |
| 结构材料 | 热镀锌/预镀锌/镀镁铝锌钢材 |
| 系统日耗电 | 约0.04kWh/天 |
| 标准设计风速 | 最大设计风速70m/s |
| 组件类型 | 兼容所有组件 |
| 工作环境温度 | -30℃至60℃ |
| 控制系统参数 | |
|---|---|
| 控制算法 | 天文算法+倾角传感器闭环控制 |
| 跟踪精度 | ≤2° |
| 逆跟踪 | 支持地形适应智能算法 |
| 通讯设计 | LoRa无线通讯或RS485有线 |
| 其他特殊模式 | 大雪模式\冰雹模式\洪水模式 |
| 控制器电源 | 默认组串供电，根据需求可选用交流电供电或自供电 |
| 洪水模式 | 放平跟踪器(可选) |
| 大雪模式 | 跟踪器最大倾斜角(可选) |
| 大风保护模式 | 小角度迎风停靠 |
