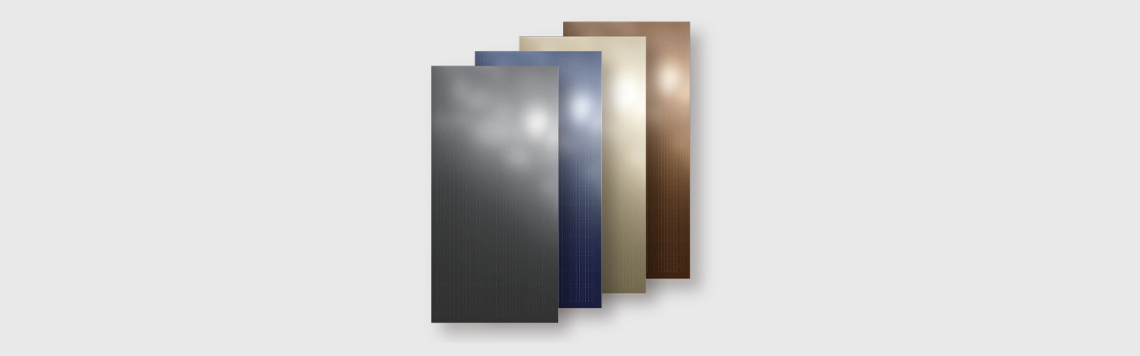

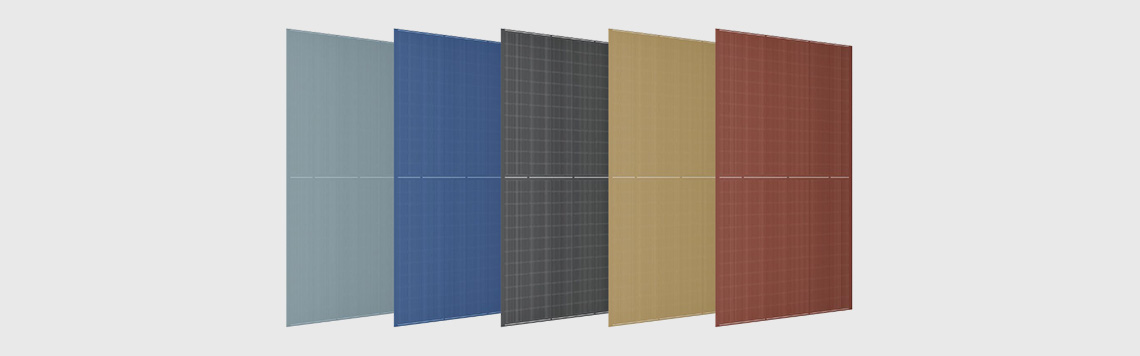

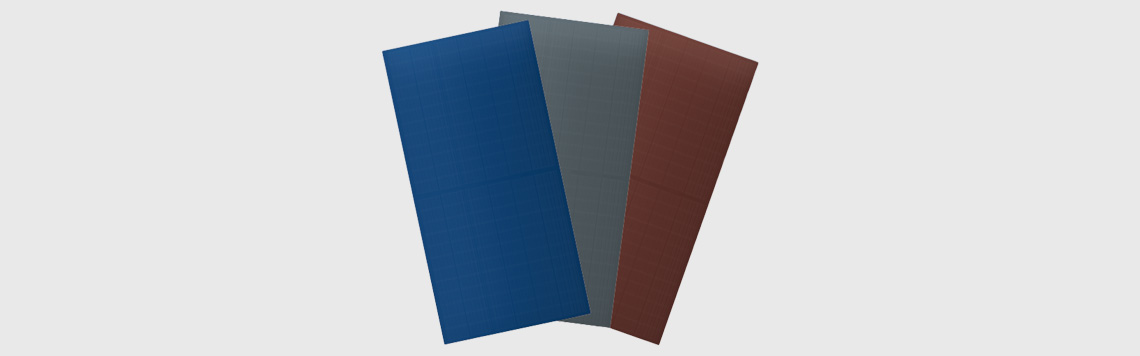

US-L565 轻刚系列轻刚不透光发电面板(或无边框)
电性能参数 | |||||
---|---|---|---|---|---|
颜色 | 黑色 | 蓝色 | 金色 | 银色 | 铜色 |
产品功率(W) | 565 | 490 | 440 | 475 | 445 |
最佳工作电压Vmop(V) | 46.02 | 45.57 | 45.28 | 45.55 | 45.22 |
最佳工作电流Imop(A) | 12.28 | 10.75 | 9.72 | 10.43 | 9.84 |
开路电压Voc(V) | 53.27 | 52.83 | 52.53 | 52.81 | 52.54 |
短路电流Isc(A) | 12.85 | 11.31 | 10.22 | 10.97 | 10.37 |
标准测试条件:辐照度1000W/㎡,电池片温度25℃,大气质量AM1.5 |
机械性能参数 | ||
---|---|---|
类别 | 有边框 | 无边框 |
产品尺寸(mm) | 2324*1164*26 | 2316*1156*4 |
产品重量(kg/㎡) | 7 | 4.5 |
前板材料 | 高强度高分子复合前板 | |
背板材料 | 聚合物复合纤维衬板 | |
接线盒 | 背部三分体集线盒 | 正面三分体接线盒 |
包装信息(mm) | 包装箱2365*1132*1271 39片/托 | 包装箱2450*1050*1370 48片/托 |
其他重要参数 | |
---|---|
工作温度 | -40℃~+85℃ |
功率温度系数 | -0.38%/℃ |
最大系统电压 | 1500VDC |
电缆接头 | MC4 |
更多颜色或尺寸定制请咨询销售 |

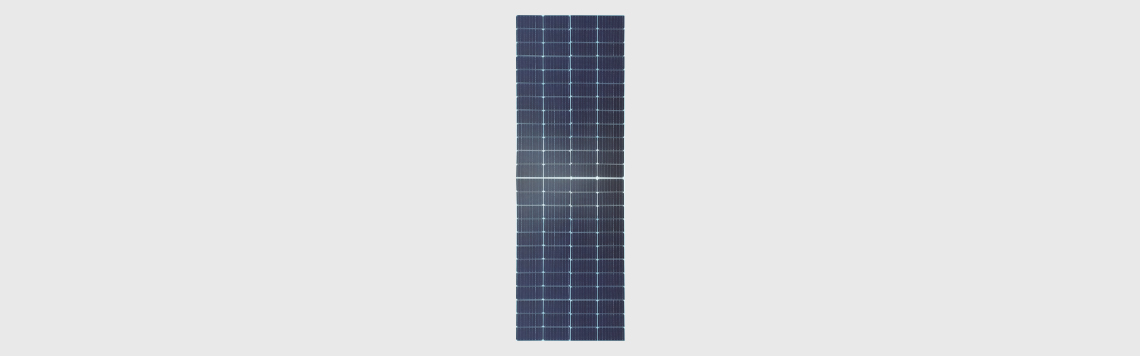

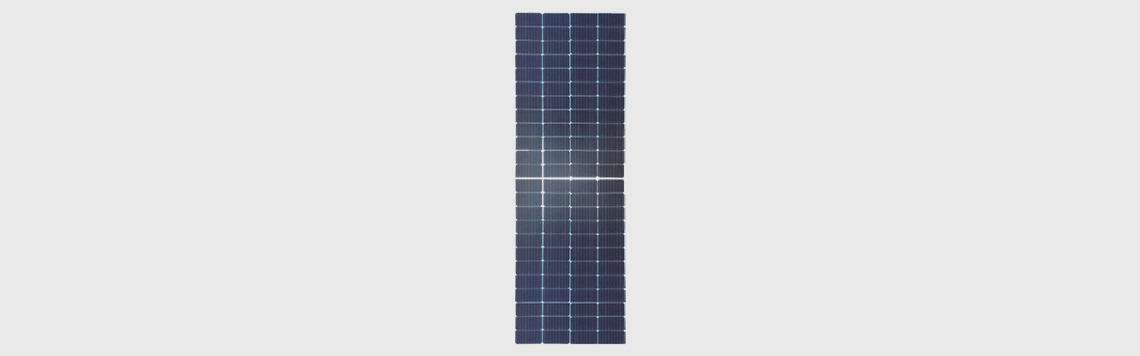

US-L565 轻刚系列轻刚透光发电面板(透光面积35%)
电性能参数 | ||
---|---|---|
颜色 | 透光 | 蓝色透光 |
产品功率(W) | 360 | 315 |
最佳工作电压Vmop(V) | 28.91 | 26.82 |
最佳工作电流Imop(A) | 12.46 | 11.74 |
开路电压Voc(V) | 33.30 | 29.53 |
短路电流Isc(A) | 13.13 | 12.93 |
标准测试条件:辐照度1000W/㎡,电池片温度25℃,大气质量AM1.5 |
机械性能参数 | |
---|---|
产品尺寸(mm) | 2324*1164*26 |
产品重量(kg/㎡) | 6.9 |
前板材料 | 高强度高分子复合前板 |
背板材料 | 聚合物复合纤维衬板 |
边框材料 | 聚氨酯复合纤维 |
接线盒 | 背部分体接线盒 |
包装信息(mm) | 包装箱尺寸2365*1132*1271mm 39片/托 |
其他重要参数 | |
---|---|
工作温度 | -40℃~+85℃ |
功率温度系数 | -0.38%/℃ |
最大系统电压 | 1500VDC |
电缆接头 | MC4 |
更多颜色或尺寸定制请咨询销售 |

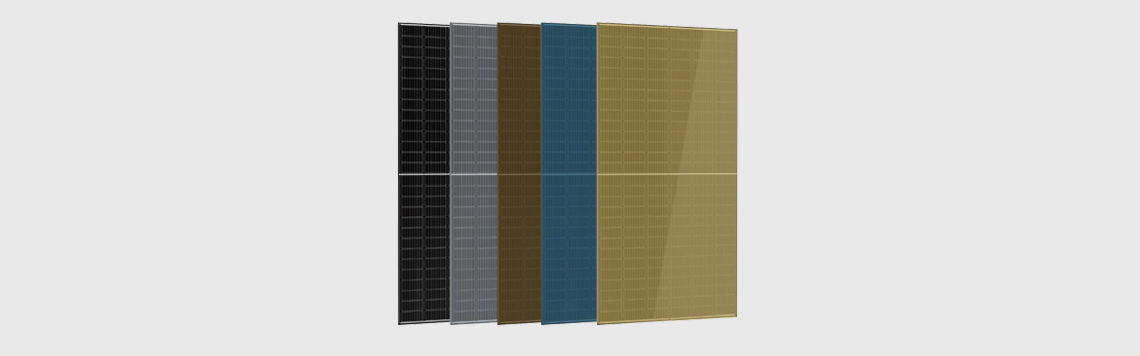

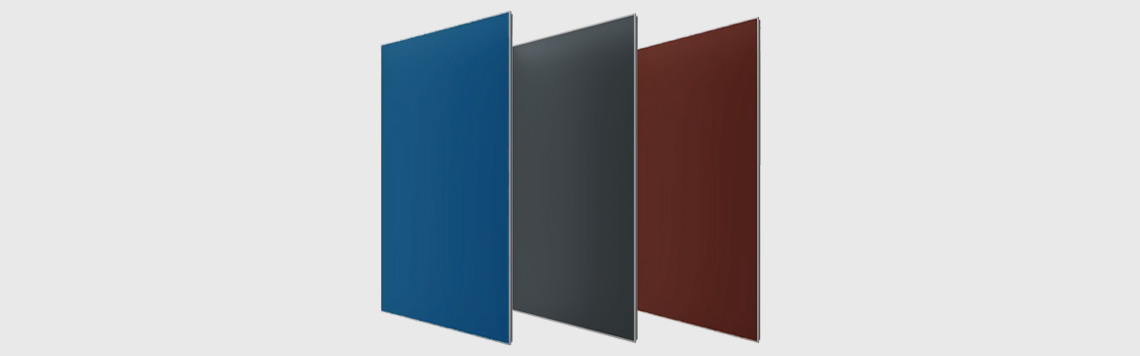

US-WM 彩玻系列彩色发电玻璃
电性能参数 | ||
---|---|---|
颜色 | 黑色 | 彩色 |
产品功率(W) | 195 | 175 |
最佳工作电压Vmop(V) | 17.97 | 17.10 |
最佳工作电流Imop(A) | 10.85 | 10.06 |
开路电压Voc(V) | 21.15 | 20.06 |
短路电流Isc(A) | 11.12 | 10.59 |
标准测试条件:辐照度1000W/㎡,电池片温度25℃,大气质量AM1.5 |
机械性能参数 | |
---|---|
发电面板尺寸(mm) | 1460*730*9 |
发电面板重量(kg) | 22.2 |
前板材料 | 超白镀膜钢化玻璃 |
背板材料 | 高温丝网印刷低铁玻璃 |
包装信息(mm) | 包装箱尺寸:1525*1030*910mm 24片/箱;696片/40尺柜 |
其他重要参数 | |
---|---|
工作温度 | -40℃~+85℃ |
功率温度系数 | -0.38%/℃ |
最大系统电压 | 1000VDC |
电缆接头 | MC4 |
其他颜色 | 深蓝/银灰/金色/咖色 |
更多颜色或尺寸定制请咨询销售 |

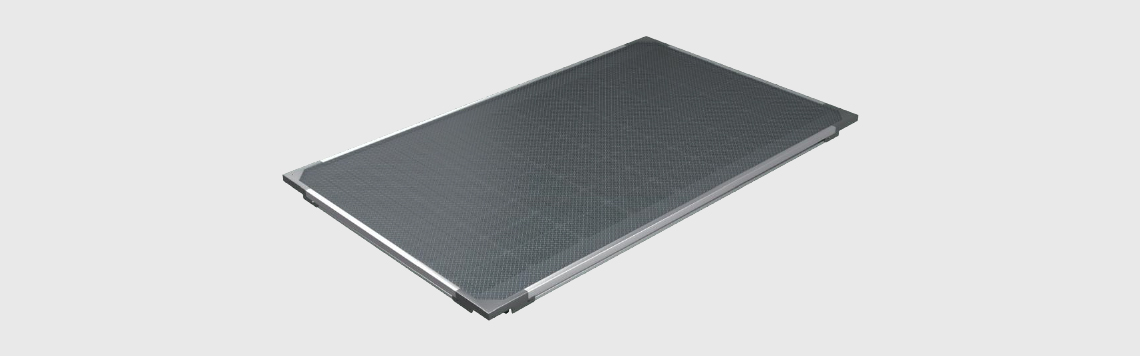

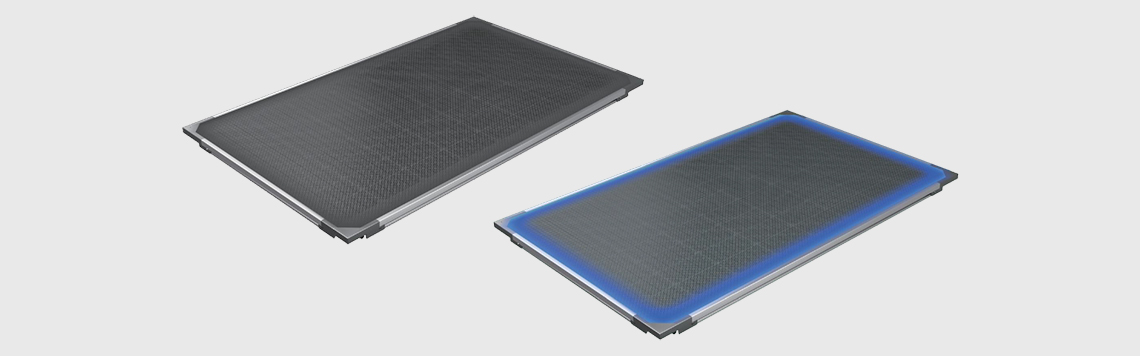

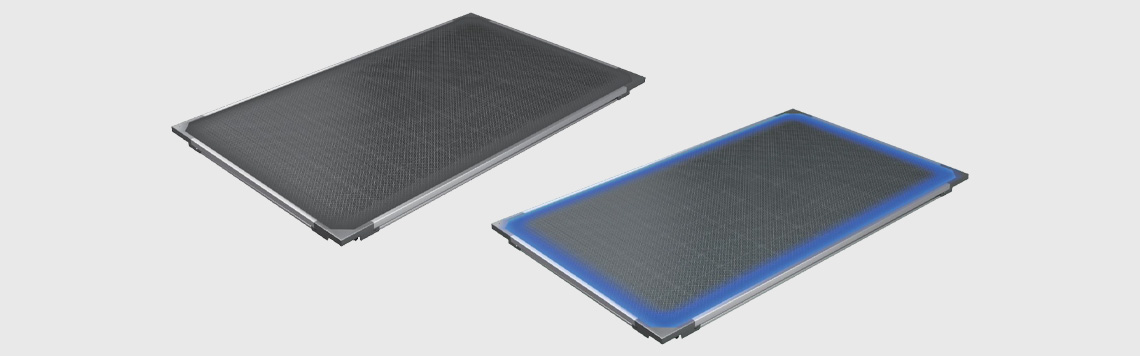

US-BR90 光路系列发电地砖(矩形)
电性能参数 | |
---|---|
产品功率(W) | 90 |
最佳工作电压Vmop(V) | 18.18 |
最佳工作电流Imop(A) | 4.95 |
开路电压Voc(V) | 22.63 |
短路电流Isc(A) | 5.23 |
灯带功率(选装,W) | 25 |
标准测试条件:辐照度1000W/㎡,电池片温度25℃,大气质量AM1.5 |
机械性能参数 | |
---|---|
组件尺寸(mm) | 1200*600*45 |
组件重量(kg) | 28 |
前板材料 | 特种防滑玻璃 |
防滑系数 | BPN>60 |
包装信息(mm) | 包装箱尺寸:1270*670*730mm 12片/箱 |
其他重要参数 | |
---|---|
工作温度 | -40℃~+85℃ |
功率温度系数 | -0.38%/℃ |
最大系统电压 | 1000VDC |
电缆接头 | MC4 |
灯带电压 | 12V |
更多颜色或尺寸定制请咨询销售 |
