跟踪系统
在全球绿色能源转型的背景下,世界各国对绿色、低碳发展都提出新的要求。光伏发电以其绿色、低碳、可持续的特性,已成为全球新能源发展的重要趋势,并在推动碳达峰、碳中和的目标中发挥着关键作用。
随着全球光伏发电标杆电价的不断下调,业界对提升光伏项目经济效益的探索日益深入。光伏跟踪系统作为一种创新技术,通过智能调整光伏组件的角度以最大限度地接收太阳直射光,减少光损失,从而显著提升发电效率。
中信博秉承“天地人和”的研发设计理念,不断探索,持续创造以客户需求为导向的场景化解决方案,推动产业升级。从单排单点驱动到单排多点驱动,再到双排多点驱动,每一次创新都只为客户创造更大价值。
![](/static/index/images/gzxt_04.jpg)

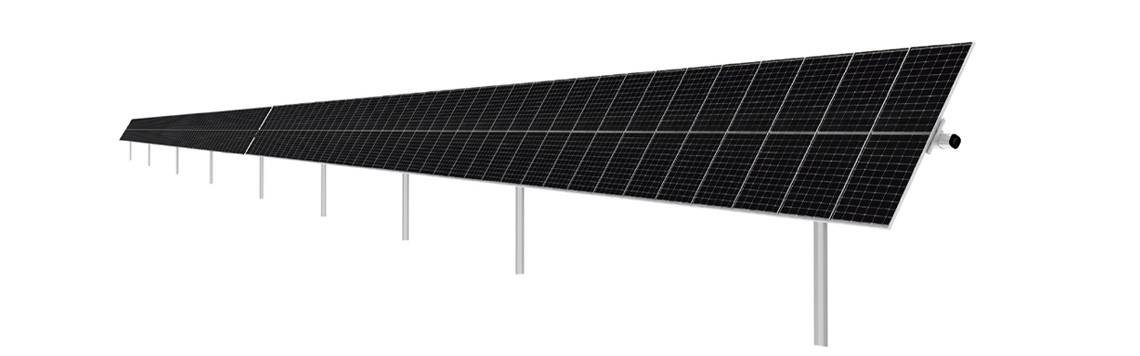

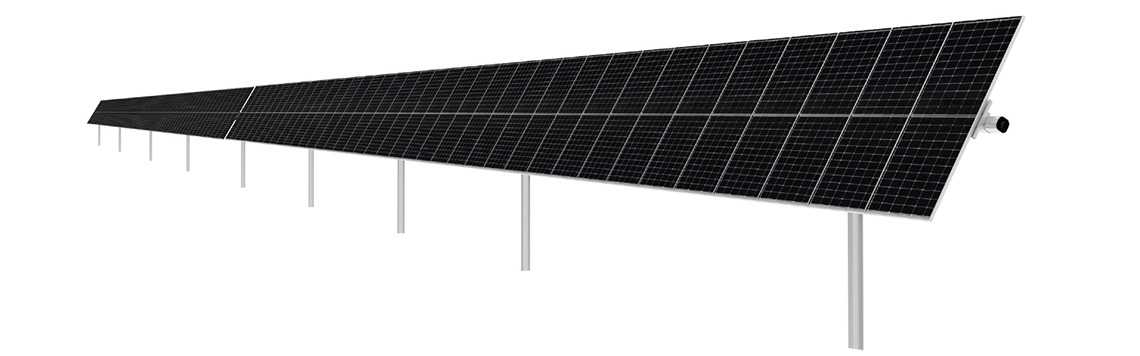

天际Ⅱ产品特点:
保证所有倾斜角度
都具有极高稳定性
大风保护角度为0°
大风保护风速更高
有效发电时间更长
安装简单
多点平行驱动
提升抗风性能
更优的成本预算
天际II跟踪系统参数 | |
---|---|
跟踪形式 | 独立平单轴跟踪系统 |
跟踪角度范围 | ± 60° |
驱动装置 | 蜗轮蜗杆传动装置,多点平行驱动 |
单套跟踪系统组件数量 | 最多达120个 |
系统电压 | 300 VDC-1500 VDC |
桩基形式 | 锤入桩/灌注桩/水泥基础或压载 |
结构材料 | 热镀锌/预镀锌/镀镁铝锌钢材 |
供电方式 | 组串自供电,锂电池备用 |
系统日耗电 | 约0.04kWh/天 |
抗风设计 | 最大设计风速达70m/s |
组件类型 | 兼容所有组件 |
工作环境温度 | -30℃ 至60℃ |
控制系统参数 | |
---|---|
控制算法 | 天文算法+位置传感器闭环控制 |
跟踪精度 | ≤ 2° |
逆跟踪 | 支持地形适应智能算法 |
通讯设计 | LoRa无线通讯或者RS485有线 |
其他特殊模式 | 夜返模式、大雪模式和冰雹模式 |
控制器电源 | 默认组串供电,根据要求使用交流电源和自供电 |
洪水模式 | 放平跟踪器(可选) |
大雪模式 | 跟踪器最大倾斜角(可选) |
大风保护模式 | 放平跟踪器 |
![](/static/index/images/tianshuang.jpg)
天双跟踪系统产品特点:
独家双向传动驱动器
专利设计
六维方圆主梁设计
更出色的抗弯抗扭性能
大风保护可实现近0°停靠
安全运行风速最高可达22m/s
适配不规则地形能力更强
相同地形下更多装机容量
适配机器人最优清洗角度
有效提升电站运维效率
更优的成本预算
更高的发电效益
天双跟踪系统参数 | |
---|---|
跟踪形式 | 联动平单轴跟踪系统 |
跟踪角度范围 | ±60° |
驱动装置 | 蜗轮蜗杆传动装置,多点平行驱动 |
单套跟踪系统组件数量 | 最多达168个 |
系统电压 | 300 VDC-1500 VDC |
桩基形式 | 锤入桩/灌注桩/水泥基础 |
结构材料 | 热镀锌/预镀锌/镀镁铝锌钢材 |
供电方式 | 组串自供电,锂电池备用 |
系统日耗电 | 约0.04kWh/天 |
抗风设计 | 最大设计风速达70m/s |
组件类型 | 兼容所有组件 |
工作环境温度 | -30°C至60°C |
控制系统参数 | |
---|---|
控制算法 | 天文算法+位置传感器闭环控制 |
跟踪精度 | ≤ 2° |
逆跟踪 | 支持地形适应智能算法 |
通讯设计 | LoRa无线通讯或者RS485有线 |
其他特殊模式 | 夜返模式、大雪模式和冰雹模式 |
控制器电源 | 默认组串供电,根据要求使用交流电源和自供电 |
洪水模式 | 放平跟踪器(可选) |
大雪模式 | 跟踪器最大倾斜角(可选) |
大风保护模式 | 放平跟踪器 |
![](/static/index/images/gzxt_45.jpg)

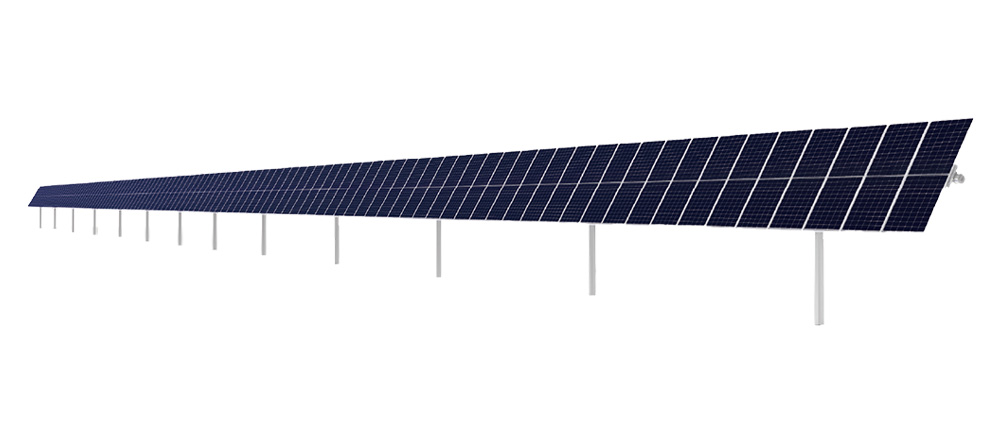

天智II跟踪系统的特点:
多点平行驱动
提升抗风性能
搭载全新平行减速机
双面组件
明智首选
人工智能控制算法

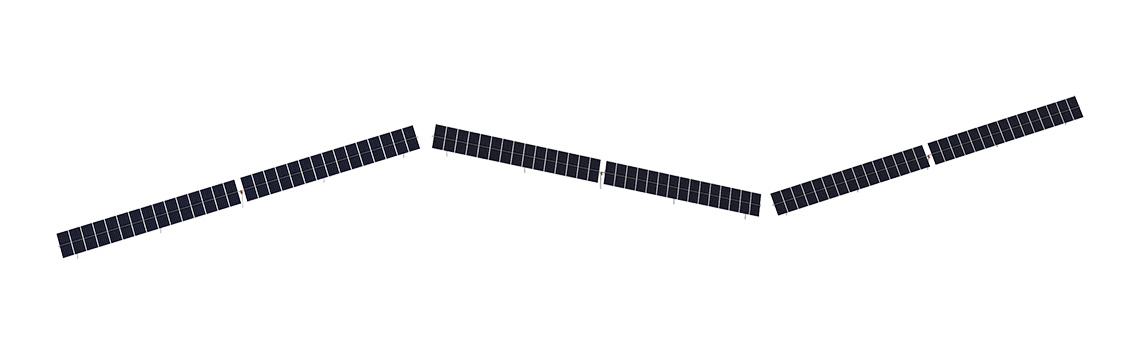

坡度适应性强
南北坡度最高达20%
更优的成本预算
采用远距离低功耗的
LoRa无线传输技术
1套系统,9根立柱
承载4个1500V
组串的组件
多点平行驱动
提升抗风性能
搭载全新平行减速机
双面组件
明智首选
人工智能控制算法
坡度适应性强
南北坡度最高达20%
更优的成本预算
采用远距离低功耗的
LoRa无线传输技术
1套系统,9根立柱
承载4个1500V
组串的组件
天智II跟踪系统参数 | |
---|---|
跟踪形式 | 单排独立跟踪系统 |
跟踪角度范围 | ± 60° |
驱动装置 | 蜗轮蜗杆减速装置,多点平行驱动 |
跟踪器南北向总长限制 | ≤95m |
系统电压 | 300 VDC-1500 VDC |
土地利用率(GCR) | 32% |
桩基形式 | 锤入桩 / 灌注桩 / 水泥基础 |
结构材料 | 热镀锌/预镀锌/镀镁铝锌钢材 |
供电方式 | 组串自供电,锂电池备用 |
系统日耗电 | 约0.04kWh/天 |
抗风设计 | 最大设计风速达70m/s |
组件类型 | 兼容所有组件 |
工作环境温度 | -30℃ 至60℃ |
控制系统参数 | |
---|---|
控制算法 | 天文算法+位置传感器闭环控制 |
跟踪精度 | ≤ 2° |
逆跟踪 | 支持地形适应智能算法 |
通讯设计 | LoRa无线通讯或者RS485有线 |
其他特殊模式 | 夜返模式、大雪模式和冰雹模式 |
控制器电源 | 默认组串供电,根据要求使用交流电源和自供电 |
洪水模式 | 放平跟踪器(可选) |
大雪模式 | 跟踪器最大倾斜角(可选) |
大风保护模式 | 放平跟踪器 |
